Product Introduction

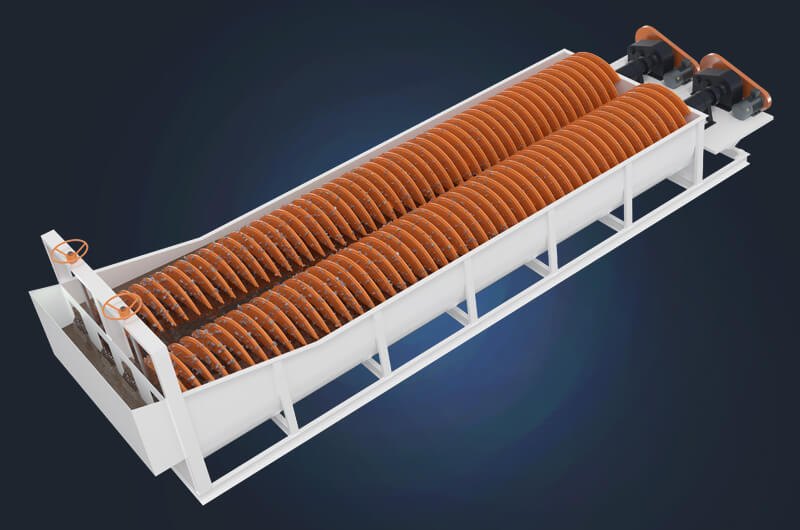

螺旋分级机适用于选矿厂中与球磨机配成闭路循环分流矿砂，或用在重力选矿厂中来分级矿砂和细泥，及金属 选矿流程中对矿浆进行粒度分级，及洗矿作业中的脱泥、脱水等作业。该系列螺旋分级机适用于矿石，对非金属物料进行脱水，脱介，脱泥和干湿分级等处理。有高堰式螺旋分级机、沉没螺旋分级机
| 型号 | 规格 | 螺旋直径（mm） | 螺旋转数（r/min） | 水槽 | 生产能力（t/24h） | 传动电动机 | 提升电动机 | 重量（t） | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 长（mm） | 宽（mm） | 倾角（°） | 型号 | 功率（kw） | 型号 | 功率（kw） | ||||||
| FG-5 | φ500 | 500 | 9.2 | 3900 | 560 | 14°-10.5° | 21-75 | Y132M-8 | 3 | 手动 | - | 1.6 |
| FG-7 | φ750 | 750 | 7.8 | 5367 | 830 | 14°-10.5° | 65-154 | Y132M-8 | 3 | 手动 | - | 2.9 |
| FG-10 | φ1000 | 1000 | 7 | 6500 | 1110 | 14°-10.5° | 85 | Y132M2-6 | 5.5 | 手动 | - | 4.5 |
| FG-12 | φ1200 | 1200 | 5,6,7 | 6500 | 1372 | 14°-10.5° | 150 | Y132M2-6 | 5.5 | XWD4-29-2.2 | 2.2 | 8.8 |
| FG-15 | φ1500 | 1500 | 2.5,4,6 | 8265 | 1664 | 14°-18.5° | 235 | Y160M-6 | 7.5 | XWD4-29-2.2 | 2.2 | 11.7 |
| FG-20 | φ2000 | 2000 | 5.4 | 8400 | 2396 | 14.5°-18.5° | 400 | Y160L-4 | 15 | XWD4-29-2.2 | 2.2 | 20.5 |
| FG-24 | φ2400 | 2400 | 3.6,5.4,6.3 | 9160 | 2600 | 14°-18.5° | 580 | Y160L-6/4 | 11/15 | XWD4-29-22 | 2.2 | 26.7 |
| FG-30 | φ3000 | 3000 | 3.17 | 12500 | 3200 | 14°-18.5° | 890 | Y180L-4 | 22 | Y112M-4 | 4 | 44.88 |
| FG-35 | φ3500 | 3500 | 2.85 | 14000 | 3650 | 16°-18.5° | 1300 | Y225S-4 | 37 | Y112M-4 | 4 | 62 |
| 型号 | 规格 | 螺旋直径（mm） | 螺旋转数（r/min） | 水槽 | 生产能力（t/24h） | 传动电动机 | 提升电动机 | 重量（t） | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 长×宽（mm） | 倾角（°） | 型号 | 功率（kw） | 型号 | 功率（kw） | ||||||
| 2FG-12 | φ1200 | 1200 | 5,6,7 | 6500×2620 | 14°-10.5° | 300 | Y132M2-6 | 5.5×2 | XWD4-29-2.2 | 2.2×2 | 15.8 |
| 2FG-15 | φ1500 | 1500 | 2.5,4,6 | 8265×3200 | 14°-18.5° | 460 | Y160M-6 | 7.5×2 | XWD4-29-2.2 | 2.2×2 | 22.1 |
| 2FG-20 | φ2000 | 2000 | 5.4 | 8400×4296 | 14.5°-18.5° | 800 | Y160L-4 | 15×2 | XWD4-29-2.2 | 2.2×2 | 36.4 |
| 2FG-24 | φ2400 | 2400 | 3.6,5.4,8.3 | 9160×5040 | 14°-18.5° | 1160 | Y160L-6/4 | 11×2 15×2 |
XWD4-29-2.2 | 2.2×2 | 45.9 |
| 2FG-30 | φ3000 | 3000 | 3.17 | 12500×6300 | 14°-18.5° | 1785 | Y180L-4 | 22×2 | Y112M-4 | 4×2 | 77.08 |
| 2FG-35 | φ3500 | 3500 | 2.85 | 14000×7300 | 16°-18.5° | 25800 | Y225S-4 | 37×2 | Y112M-4 | 4×2 | 113.5 |
| 型号 | 规格 | 螺旋直径（mm） | 螺旋转数（r/min） | 水槽 | 生产能力（t/24h） | 传动电动机 | 提升电动机 | 重量（t） | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 长（mm） | 宽（mm） | 倾角（°） | 型号 | 功率（kw） | 型号 | 功率（kw） | ||||||
| FC-10 | φ1000 | 1000 | 6-7.4 | 6500 | 1110 | 14°-10.5° | 75 | Y132M2-6 | 5.5 | 手动 | - | 6 |
| FC-12 | φ1200 | 1200 | 5,6,7 | 8400 | 1372 | 14°-10.5° | 120 | Y160M-6 | 7.5 | XWD4-29-2.2 | 2.2 | 11 |
| FC-15 | φ1500 | 1500 | 2.5,4,6 | 10500 | 1664 | 14°-18.5° | 185 | Y160M-6 | 7.5 | XWD4-29-22 | 2.2 | 15.3 |
| FC-20 | φ2000 | 2000 | 5.4 | 12800 | 2396 | 14.5°-18.5° | 400 | Y180M-4 | 18.5 | XWD4-29-2.2 | 2.2 | 29 |
| FC-24 | φ2400 | 2400 | 3.6 | 11130 | 2600 | 14°-18.5° | 455 | Y200L1-6 | 18.5 | XWD4-29-2.2 | 2.2 | 37 |
| FC-30 | φ3000 | 3000 | 3.2 | 14300 | 3200 | 14°-18.5° | 705 | Y200L-4 | 30 | Y112M-4 | 4 | 43.5 |
| 型号 | 规格 | 螺旋直径（mm） | 螺旋转数（r/min） | 水槽 | 生产能力（t/24h） | 传动电动机 | 提升电动机 | 重量（t） | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 长（mm） | 宽（mm） | 倾角（°） | 型号 | 功率（kw） | 型号 | 功率（kw） | ||||||
| 2FC-12 | φ1200 | 1200 | 6 | 8400 | 2620 | 14°-10.5° | 240 | Y160M-6 | 7.5×2 | XWD4-29-22 | 2.2×2 | 19.6 |
| 2FC-15 | φ1500 | 1500 | 2.5,4,6 | 10500 | 3200 | 14°-18.5° | 370 | Y160M-6 | 7.5×2 | XWD4-29-2.2 | 2.2×2 | 27.5 |
| 2FC-20 | φ2000 | 2000 | 5.4 | 12800 | 4280 | 14.5°-18.5° | 640 | Y180M-4 | 18.5×2 | XWD4-29-22 | 2.2×2 | 50 |
| 2FC-24 | φ2400 | 2400 | 3.6 | 11160 | 5040 | 14°-18.5° | 910 | Y200L1-6 | 18.5×2 | XWD4-29-22 | 2.2×2 | 65.3 |
| 2FC-30 | φ3000 | 3000 | 3.17 | 14300 | 6300 | 14°-18.5° | 1410 | Y200L-4 | 30×2 | Y112M-4 | ||
